曲轴大瓦盖安装顺序
怎样安装曲轴
1、发动机装配前润滑在发动机机件检修完毕后,装配前一定要先做润滑.在发动机重新装配后开始运行的前几分钟内,系统压力还没上来、油道内尚未充满机油,润滑系统提供的润滑作用可能会不足.因此,各机件在安装入位前一定要用机油或认可的发动机翻新用润滑剂加以润滑.这可以防止发动机在润滑系统压力充分建立之前受到磨损.

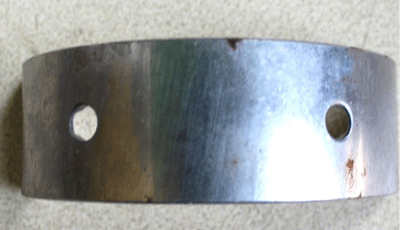

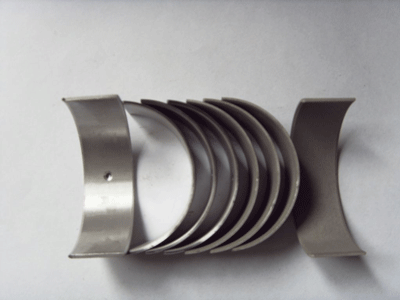

2、曲轴轴瓦的安装首先安装上轴瓦.不推荐润滑轴瓦背面.也不要用手触摸轴承表面.只润滑与曲轴主轴颈接触的轴承表面.每个轴瓦上都有一个定位凸起,应妥贴卡入缸体上的定位槽内.

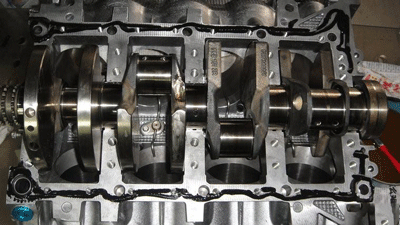

3、曲轴轴瓦与轴承盖安装用机油或等效品润滑轴承表面.确认轴承中的油道孔与缸体中的油道对准.将曲轴平稳放入缸体,小心不要撞击.将下轴瓦放入主轴承盖中.确认轴瓦与盖贴合,定位凸起卡在轴承盖的定位槽中.润滑轴瓦.根据轴承盖上箭头方向和标记安装轴承盖.

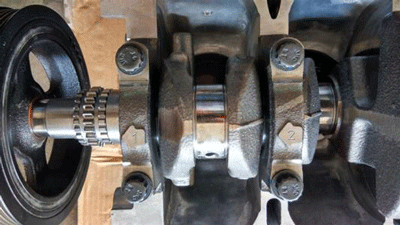

4、轴承盖安装顺序安装完第一个轴承盖后,要转动一下曲轴确认没有卡滞.再装下一个轴承盖,按规范拧紧.然后再转动曲轴确认无卡滞.对于每一个轴承盖均如此进行.如某轴承盖出现卡滞,问题可能在轴承盖也可能在轴承部位.拆下检查有无毛刺或轴瓦座配合不当.如未发现问题,原因可能是曲轴弯曲或缸体变形.
5、轴承盖螺栓的拧紧拧紧主轴承盖和连杆轴承盖时,要交替拧紧螺栓或螺母以确保轴承正确座合及各轴瓦适当压紧.
安装曲轴注意的问题
安装曲轴首先确认方向是否正确,曲轴是否变形或失圆,如果有校修或更换后在进行安装.
在安装时首先要用印油校大瓦和曲轴的结合面是否平滑,在安装大瓦时注意方向,校好瓦后在瓦上涂抹机油就可以装上曲轴了,这个时候要注意大瓦盖的方向,装反了容易拉瓦抱曲轴.
安装时注意润滑,在紧瓦盖螺栓时注意要从内往外紧要不容易出现累计误差曲轴变形,瓦盖螺栓拧紧后用起子插人曲轴和大瓦盖之间的间隙中,感觉下曲轴和瓦盖之间是否有间隙,间隙大小在螺丝刀插入缝隙中时有微软感觉即可,不可太大也不可没有,转好曲轴后转动曲轴检查是否有卡壳的感觉,一定要保证曲轴转动流畅.
发动机曲轴瓦盖作用
大瓦盖是发动机曲轴和连杆之间滑动部件的上轴承盖,半圆形的一个半环,两头有两个安装螺丝孔,形状像一个瓦片,弧形内侧是装连杆轴瓦的,外侧是铸铁的瓦盖体,在连杆卡住曲轴后盖住曲轴的另一面,并拧上螺丝,与连杆合围成一个环形轴承,抱住曲轴,和曲轴一起,做机械往复运动和圆周运动的转换,简单的说就是利用大瓦的油道润滑曲轴,减少磨损.
发动机连杆瓦盖和曲轴瓦盖的上紧力矩对比
上紧力矩是指:
从给定点到力作用线任意点的向径和力本身的矢积.
(1)连杆瓦盖的扭力要比曲轴瓦盖的扭力小;
(2)柴油车要比汽油车的扭力要大;
(3)具体需要多大的力矩,一般都是按照规定,说明书上要求来进行.
|
